Thiết kế bộ pin 18650 tùy chỉnh: Hướng dẫn kỹ thuật để có hiệu suất tối ưu

Bạn có đang gặp khó khăn trong việc thiết kế một bộ pin 18650 đáng tin cậy, hiệu suất cao đáp ứng các yêu cầu ứng dụng cụ thể của bạn không? Tại VADE Battery, chúng tôi giải quyết thách thức này hàng ngày bằng cách tạo ra các giải pháp pin sạc tùy chỉnh cho khách hàng trên toàn thế giới. Dựa trên kinh nghiệm sâu rộng của chúng tôi với các công nghệ 18650, Li-ion, Lithium polymer và LiFePO4 từ năm 2008, chúng tôi đã tạo ra hướng dẫn kỹ thuật toàn diện này để giúp bạn điều hướng các quyết định thiết kế phức tạp ảnh hưởng đến tính an toàn, hiệu suất và hiệu quả về chi phí.

Hướng dẫn này tích hợp những tiến bộ kỹ thuật mới nhất đến năm 2025, bao gồm các hóa chất tế bào nâng cao đạt tới dung lượng 3600mAh, các kỹ thuật quản lý nhiệt tiên tiến và hệ thống quản lý pin hỗ trợ AI. Cho dù bạn đang phát triển xe điện, thiết bị công nghiệp, hệ thống lưu trữ năng lượng hay thiết bị điện tử tiêu dùng, bạn sẽ tìm thấy những thông tin chi tiết hữu ích cho:

• Lựa chọn các ô tối ưu dựa trên các yêu cầu cụ thể của ứng dụng
• Thiết kế cấu hình nối tiếp-song song lý tưởng cho nhu cầu điện áp và dung lượng của bạn
• Triển khai các giải pháp quản lý nhiệt hiệu quả để đảm bảo an toàn và tuổi thọ
• Tích hợp các hệ thống quản lý pin tinh vi để bảo vệ và giám sát
• Đảm bảo chất lượng sản xuất thông qua các giao thức thử nghiệm đã được chứng minh

Bằng cách tuân thủ các hướng dẫn kỹ thuật này, bạn sẽ tránh được những sai lầm thiết kế tốn kém và tạo ra các giải pháp pin mang lại sự cân bằng tối ưu giữa hiệu suất, độ an toàn và giá trị.

Hiểu về Pin 18650

Trước khi đi sâu vào thiết kế bộ pin, điều quan trọng là phải hiểu các khối xây dựng cơ bản—cell 18650—và các đặc điểm của chúng ảnh hưởng đến hiệu suất tổng thể của bộ pin.

Pin 18650 là gì?

Pin 18650 là pin lithium-ion hình trụ có đường kính 18mm và chiều dài 65mm (do đó có tên gọi là “18650”). Các pin chuẩn này đã trở thành công cụ đắc lực của nhiều ứng dụng do có sự cân bằng tuyệt vời giữa mật độ năng lượng, chi phí và độ tin cậy.

Các cell này thường chứa catốt oxit kim loại lithium, anode graphite, bộ tách và chất điện phân lỏng được bao bọc trong vỏ thép hoặc nhôm. Tùy thuộc vào thành phần hóa học cụ thể, các cell 18650 thường hoạt động ở điện áp danh định 3,6-3,7V, với dung lượng từ 1800-3600mAh ở các mẫu 2025.

Thiết kế hình trụ của chúng mang lại những lợi thế về cấu trúc vốn có, cung cấp khả năng quản lý nhiệt và xử lý áp suất tốt so với các loại túi hoặc lăng trụ. Cấu trúc chắc chắn này khiến chúng trở nên lý tưởng cho các ứng dụng đòi hỏi độ bền cùng với hiệu suất.

Thông số kỹ thuật và thông số chính

Khi lựa chọn cell 18650 cho bộ pin tùy chỉnh, cần phải đánh giá một số thông số quan trọng sau:

Các yêu cầu ứng dụng cụ thể sẽ quyết định thông số nào được ưu tiên trong quy trình lựa chọn cell của bạn. Ví dụ, các ứng dụng có lưu lượng xả cao sẽ ưu tiên tốc độ xả tối đa và điện trở bên trong thấp, trong khi các ứng dụng thời gian chạy dài sẽ nhấn mạnh vào dung lượng cao và tuổi thọ chu kỳ.

Pin 18650 có hiệu suất cao nhất năm 2025

Thị trường 18650 tiếp tục phát triển, với một số loại pin nổi bật thống trị thị trường năm 2025 dựa trên thử nghiệm toàn diện của chúng tôi:

• Molicel P30B: Đề xuất chung hàng đầu của chúng tôi kết hợp dung lượng 3000mAh với định mức xả liên tục 15A (CDR), mang lại sự cân bằng tuyệt vời cho hầu hết các ứng dụng.
• Molicel P28A: Thích hợp nhất cho các ứng dụng tiêu thụ nhiều điện năng với dung lượng 2800mAh và CDR 35A ấn tượng, lý tưởng khi ưu tiên dòng điện đầu ra tối đa.
• Samsung 25R: Sản phẩm chủ lực đáng tin cậy từ năm 2014, cung cấp dung lượng 2500mAh và CDR 20A với độ tin cậy đã được chứng minh qua hàng nghìn ứng dụng.
• Sony/Murata VTC6: Được tối ưu hóa cho thời gian chạy với dung lượng 3000mAh và CDR 15A, tuyệt vời cho các ứng dụng mà thời gian hoạt động được ưu tiên hơn công suất tối đa.

Khi so sánh các loại pin này, hãy cân nhắc không chỉ các thông số kỹ thuật thô mà còn cả các đặc điểm hiệu suất thực tế như sụt áp khi tải, nhiệt độ tăng trong quá trình xả và khả năng duy trì dung lượng trong nhiều chu kỳ.

So sánh các tùy chọn hóa học tế bào

Các loại hóa chất lithium-ion khác nhau mang lại những lợi thế riêng biệt cho các ứng dụng cụ thể:

Vào năm 2025, chúng ta sẽ thấy sự gia tăng áp dụng các công thức NMC tiên tiến (như NMC 811) giúp giảm hàm lượng coban trong khi cải thiện hiệu suất. Đối với các ứng dụng mà sự an toàn là tối quan trọng, hóa học LFP tiếp tục giành được thị phần mặc dù mật độ năng lượng thấp hơn.

Phân tích yêu cầu cho các gói pin tùy chỉnh

Phân tích yêu cầu kỹ lưỡng tạo thành nền tảng cho bất kỳ thiết kế bộ pin thành công nào. Quy trình quan trọng này đảm bảo sản phẩm cuối cùng đáp ứng mọi tiêu chí hiệu suất trong khi vẫn nằm trong giới hạn của dự án.

Xác định yêu cầu điện áp

Yêu cầu về điện áp cho bộ pin của bạn chủ yếu phụ thuộc vào thông số kỹ thuật của thiết bị hoặc hệ thống mà nó sẽ cấp nguồn. Hầu hết các thiết bị điện tử hoạt động trong một phạm vi điện áp cụ thể và vượt quá các giới hạn này có thể làm hỏng các thành phần hoặc giảm hiệu suất.

Để xác định điện áp gói cần thiết:

1. Xác định điện áp hoạt động danh định của thiết bị của bạn
2. Hiểu phạm vi điện áp chấp nhận được (tối thiểu và tối đa)
3. Xem xét sự sụt giảm điện áp trong điều kiện tải
4. Tài khoản cho ngưỡng cắt mạch bảo vệ

Đối với các gói pin 18650, cấu hình điện áp được xác định bởi số lượng cell được kết nối theo chuỗi. Mỗi cell 18650 có điện áp danh định khoảng 3,6-3,7V, với điện áp sạc đầy là 4,2V. Công thức tính điện áp gói pin là:

Điện áp gói = Điện áp cell đơn × Số cell nối tiếp

Ví dụ, cấu hình 4S (bốn ô nối tiếp) sẽ cung cấp:

• Điện áp danh định: 4 × 3,7V = 14,8V
• Điện áp sạc đầy: 4 × 4.2V = 16.8V

Điều quan trọng là phải khớp cấu hình này với thông số kỹ thuật của thiết bị và bao gồm chế độ điều chỉnh điện áp phù hợp nếu cần.

Tính toán nhu cầu năng lực

Dung lượng, được đo bằng miliampe-giờ (mAh) hoặc ampe-giờ (Ah), xác định thời gian thiết bị của bạn có thể hoạt động giữa các lần sạc. Tính toán này đòi hỏi phải hiểu các mẫu tiêu thụ điện năng của thiết bị.

Để ước tính nhu cầu về năng lực:

1. Xác định mức tiêu thụ hiện tại của thiết bị (tính bằng ampe hoặc miliampe)
2. Nhân với thời gian chạy mong muốn (tính bằng giờ)
3. Thêm biên độ an toàn (thường là 20-30%)
4. Xem xét sự suy giảm dung lượng trong suốt vòng đời của gói

Ví dụ, nếu thiết bị của bạn tiêu thụ 2A và cần chạy trong 5 giờ:
Dung lượng yêu cầu = 2A × 5h = 10Ah (hoặc 10.000mAh)
Với biên độ an toàn 20% = 12Ah (hoặc 12.000mAh)

Đối với các gói pin 18650, dung lượng được tăng lên bằng cách kết nối các cell song song. Nếu sử dụng cell 3000mAh, bạn sẽ cần:
Số lượng cell song song = Công suất yêu cầu ÷ Công suất cell đơn
= 12.000mAh ÷ 3.000mAh = 4 cell song song

Điều này cung cấp cho chúng ta cấu hình 4P (bốn ô song song).

Đánh giá yêu cầu về tỷ lệ xả thải

Tốc độ xả, thường được biểu thị là tốc độ C, cho biết pin có thể cung cấp năng lượng an toàn nhanh như thế nào. Tốc độ xả 1C có nghĩa là pin sẽ xả hoàn toàn trong một giờ, trong khi tốc độ 2C có nghĩa là xả hoàn toàn trong 30 phút.

Các ứng dụng tiêu thụ nhiều điện như dụng cụ điện có thể yêu cầu tốc độ 5C hoặc cao hơn, trong khi các ứng dụng tiêu thụ ít điện như đèn LED có thể chỉ cần 0,5C hoặc thấp hơn.

Để xác định yêu cầu về tốc độ xả:

1. Xác định mức dòng điện cực đại của thiết bị của bạn
2. Tính toán tỷ lệ C dựa trên sức chứa gói của bạn
3. Đảm bảo các ô được chọn có thể xử lý an toàn tốc độ xả này
4. Xem xét những tác động nhiệt của tốc độ xả cao

Ví dụ, nếu thiết bị của bạn có mức dòng điện cực đại là 15A và bộ pin của bạn có dung lượng là 6Ah:
Tỷ lệ C yêu cầu = 15A ÷ 6Ah = 2,5C

Sau đó, bạn sẽ cần chọn cell 18650 được đánh giá là có khả năng xả liên tục ít nhất 2,5C. Nhiều nhà sản xuất chỉ định dòng xả liên tục tối đa thay vì tốc độ C, vì vậy bạn sẽ cần phải chuyển đổi cho phù hợp.

Những cân nhắc về môi trường

Môi trường hoạt động ảnh hưởng đáng kể đến hiệu suất và tuổi thọ của pin. Các yếu tố cần xem xét bao gồm:

• Phạm vi nhiệt độ: Hầu hết các cell pin lithium-ion hoạt động tối ưu ở nhiệt độ 20-30°C. Hiệu suất giảm đáng kể ở nhiệt độ thấp và nhiệt độ cao làm tăng tốc độ lão hóa. Nếu ứng dụng của bạn hoạt động ở nhiệt độ khắc nghiệt, cần phải cân nhắc đặc biệt về quản lý nhiệt.
• Độ ẩm và độ ẩm:Các bộ pin tiếp xúc với độ ẩm cao cần có biện pháp bịt kín và bảo vệ thích hợp để ngăn hơi ẩm xâm nhập.
• Rung động và sốc:Các ứng dụng có ứng suất cơ học đáng kể đòi hỏi phải gia cố kết cấu bổ sung và lắp đặt pin an toàn.
• Độ cao: Đối với các ứng dụng ở độ cao lớn, áp suất khí quyển giảm có thể ảnh hưởng đến hiệu quả làm mát và có khả năng tác động đến hiệu suất của pin.

Đối với mỗi yếu tố môi trường, hãy xác định phạm vi dự kiến và điều kiện đỉnh điểm, sau đó thiết kế các chiến lược giảm thiểu phù hợp.

Giới hạn về kích thước vật lý và trọng lượng

Kích thước vật lý và giới hạn trọng lượng của ứng dụng sẽ ảnh hưởng đáng kể đến thiết kế bộ pin của bạn. Hãy cân nhắc:

1. Kích thước không gian có sẵn (chiều dài, chiều rộng, chiều cao)
2. Giới hạn trọng lượng
3. Cân nhắc lắp đặt và yêu cầu định hướng
4. Nhu cầu về kết nối và định tuyến cáp
5. Yêu cầu về khả năng phục vụ và khả năng tiếp cận

Những hạn chế này sẽ giúp xác định cấu hình, cách sắp xếp cell và thiết kế vỏ của gói pin. Trong một số trường hợp, bạn có thể cần phải cân nhắc giữa dung lượng, điện áp và hạn chế vật lý.

Kỹ thuật cấu hình pin

Sự sắp xếp các cell trong bộ pin của bạn ảnh hưởng trực tiếp đến điện áp, dung lượng, khả năng cung cấp điện và kích thước vật lý của nó. Việc lựa chọn cấu hình tối ưu đòi hỏi phải cân bằng các yếu tố này với các yêu cầu cụ thể của ứng dụng của bạn.

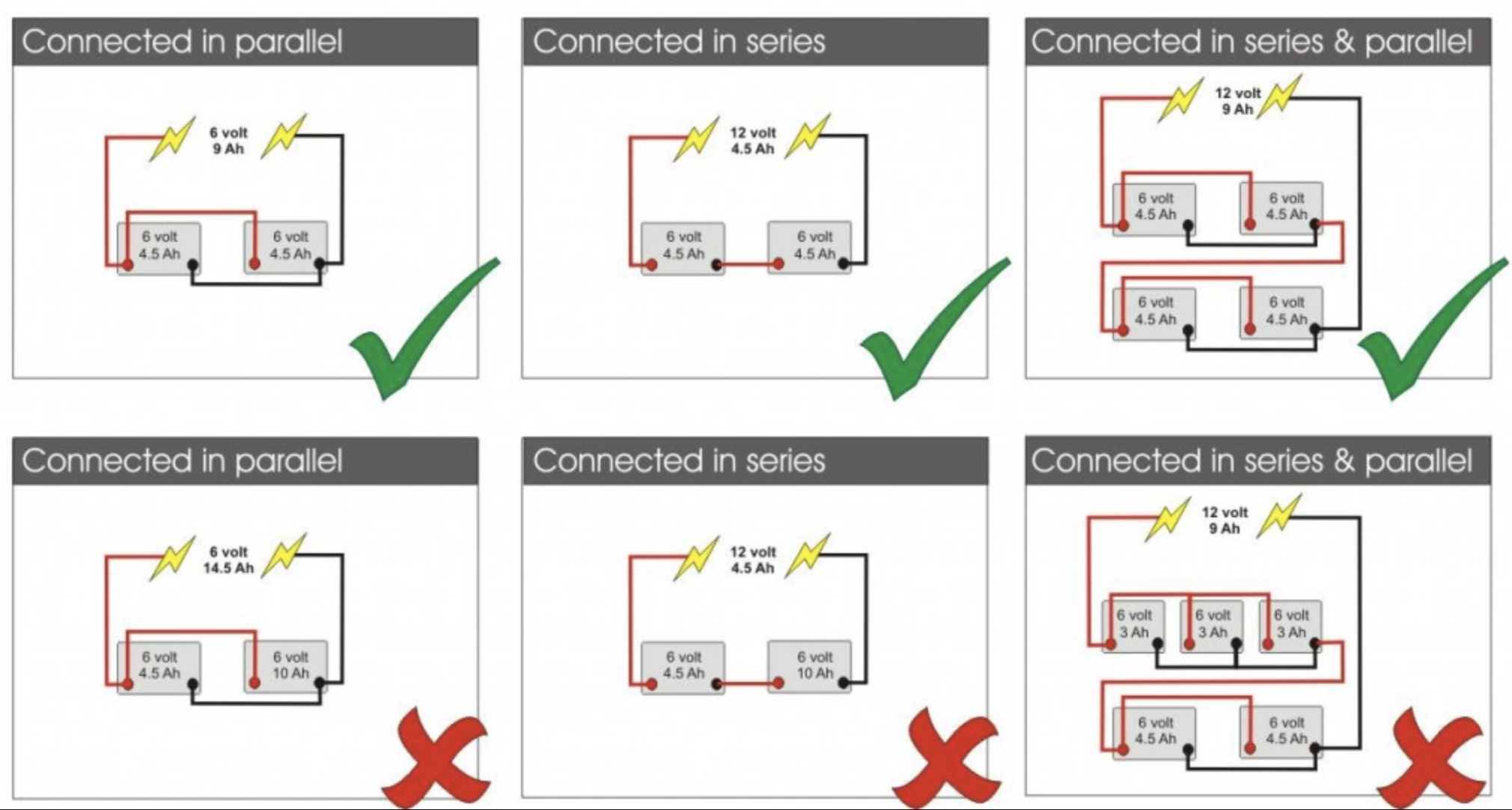

Sắp xếp theo chuỗi so với sắp xếp song song

Cấu hình pin thường được mô tả bằng cách sử dụng danh pháp chỉ ra số lượng các tế bào nối tiếp và song songVí dụ, cấu hình 4S3P chứa 4 cell nối tiếp và 3 cell song song, tổng cộng là 12 cell.

Kết nối chuỗi tăng điện áp trong khi vẫn duy trì cùng một dung lượng. Khi các ô được kết nối nối tiếp (cực dương với cực âm), điện áp của chúng sẽ cộng lại với nhau. Sự sắp xếp này rất cần thiết cho các ứng dụng yêu cầu điện áp cao hơn so với một ô đơn lẻ có thể cung cấp.

Kết nối song song tăng dung lượng trong khi vẫn duy trì cùng một điện áp. Khi các cell được kết nối song song (cực dương với cực dương, cực âm với cực âm), dung lượng của chúng sẽ cộng lại với nhau. Sự sắp xếp này rất quan trọng đối với các ứng dụng đòi hỏi thời gian chạy dài hơn.

Cấu hình nối tiếp-song song kết hợp cả hai phương pháp để đạt được cả điện áp cao hơn và dung lượng cao hơn. Đây là cách sắp xếp phổ biến nhất cho các bộ pin nhiều cell, vì nó cho phép mở rộng linh hoạt để đáp ứng các yêu cầu khác nhau.

Công thức toán học cho thiết kế cấu hình

Hiểu được các mối quan hệ toán học trong cấu hình pin giúp thiết kế các gói pin đáp ứng chính xác các yêu cầu:

Đối với kết nối nối tiếp:

• Tổng điện áp = Điện áp của từng cell × Số cell mắc nối tiếp
• Tổng công suất = Công suất từng ô

Đối với kết nối song song:

• Tổng điện áp = Điện áp từng cell
• Tổng công suất = Công suất từng ô × Số ô song song

Đối với cấu hình nối tiếp-song song:

• Tổng điện áp = Điện áp của từng cell × Số nhóm nối tiếp
• Tổng công suất = Công suất của từng ô × Số ô trên mỗi nhóm song song

Ngoài ra, các công thức này còn giúp tính toán các tham số gói quan trọng khác:

• Dòng xả liên tục tối đa = Dòng xả liên tục tối đa của từng cell × Số nhóm song song
• Điện trở bên trong (xấp xỉ) = (Điện trở của từng ô × Số nhóm nối tiếp) ÷ Số nhóm song song

Những tính toán này cung cấp nền tảng để lựa chọn cấu hình phù hợp dựa trên yêu cầu ứng dụng của bạn.

Tối ưu hóa cho các ứng dụng cụ thể

Các ứng dụng khác nhau ưu tiên các khía cạnh hiệu suất khác nhau, đòi hỏi phải tối ưu hóa cấu hình phù hợp với nhu cầu của chúng:

Dành cho các ứng dụng công suất cao (chẳng hạn như dụng cụ điện hoặc máy bay không người lái):

• Ưu tiên sức đề kháng bên trong thấp
• Sử dụng cell có mức xả cao
• Xem xét số lượng song song cao hơn để phân phối tải hiện tại
• Thực hiện quản lý nhiệt mạnh mẽ

Dành cho các ứng dụng năng lượng cao (chẳng hạn như xe điện):

• Tập trung vào việc tối đa hóa công suất trong khi vẫn đáp ứng được yêu cầu về điện áp
• Cân bằng mật độ năng lượng với chu kỳ sống
• Tối ưu hóa phân bổ trọng lượng và hiệu quả đóng gói

Dành cho các ứng dụng có tuổi thọ cao (chẳng hạn như hệ thống lưu trữ năng lượng):

• Chọn các tế bào có đặc điểm chu kỳ sống tuyệt vời
• Thực hiện giới hạn sạc/xả thận trọng
• Ưu tiên sự ổn định nhiệt và điều kiện vận hành nhất quán

Dành cho các ứng dụng nhạy cảm về chi phí:

• Cân bằng yêu cầu hiệu suất với chi phí cell
• Xem xét các thiết kế BMS đơn giản hơn khi thích hợp
• Tối ưu hóa quy trình sản xuất để đạt hiệu quả

Cấu hình lý tưởng thường sẽ bao gồm sự thỏa hiệp giữa các yêu cầu khác nhau này và việc tìm ra sự cân bằng phù hợp đòi hỏi kinh nghiệm và hiểu biết sâu sắc về bối cảnh ứng dụng.

Cân bằng nhu cầu năng lượng với các ràng buộc vật lý

Để tạo ra một bộ pin tối ưu, cần phải cân nhắc cẩn thận về cách sắp xếp vật lý của các cell pin ảnh hưởng đến hiệu suất và hình thức:

Yêu cầu về cấu hình mỏng có thể chỉ định một sự sắp xếp phẳng của các ô, có khả năng hạn chế các kết nối chuỗi nhưng cho phép nhóm song song mở rộng. Cách tiếp cận này hoạt động tốt cho các ứng dụng như máy tính xách tay hoặc máy tính bảng, nơi độ dày là hạn chế chính.

Phân phối trọng lượng trở nên quan trọng trong các ứng dụng như máy bay không người lái hoặc thiết bị di động, nơi sự cân bằng ảnh hưởng đến khả năng sử dụng và hiệu suất. Sự sắp xếp của ô nên xem xét trọng tâm và cách nó ảnh hưởng đến toàn bộ thiết bị.

Đường dẫn tản nhiệt chịu ảnh hưởng bởi sự sắp xếp của cell. Các cell tỏa nhiệt trong quá trình hoạt động và cấu hình của bạn phải cho phép làm mát hiệu quả, đặc biệt là đối với các cell nằm ở giữa cụm.

Tính toàn vẹn của cấu trúc có thể cần đến các cấu trúc hỗ trợ hoặc gia cố bổ sung, đặc biệt đối với các gói lớn hơn hoặc những gói phải chịu rung động hoặc va đập.

Phần mềm mô hình hóa 3D đã trở nên thiết yếu để hình dung cách các cấu hình khác nhau sẽ phù hợp như thế nào trong không gian có sẵn, cho phép lặp lại và tối ưu hóa nhanh chóng trước khi bắt đầu tạo mẫu vật lý.

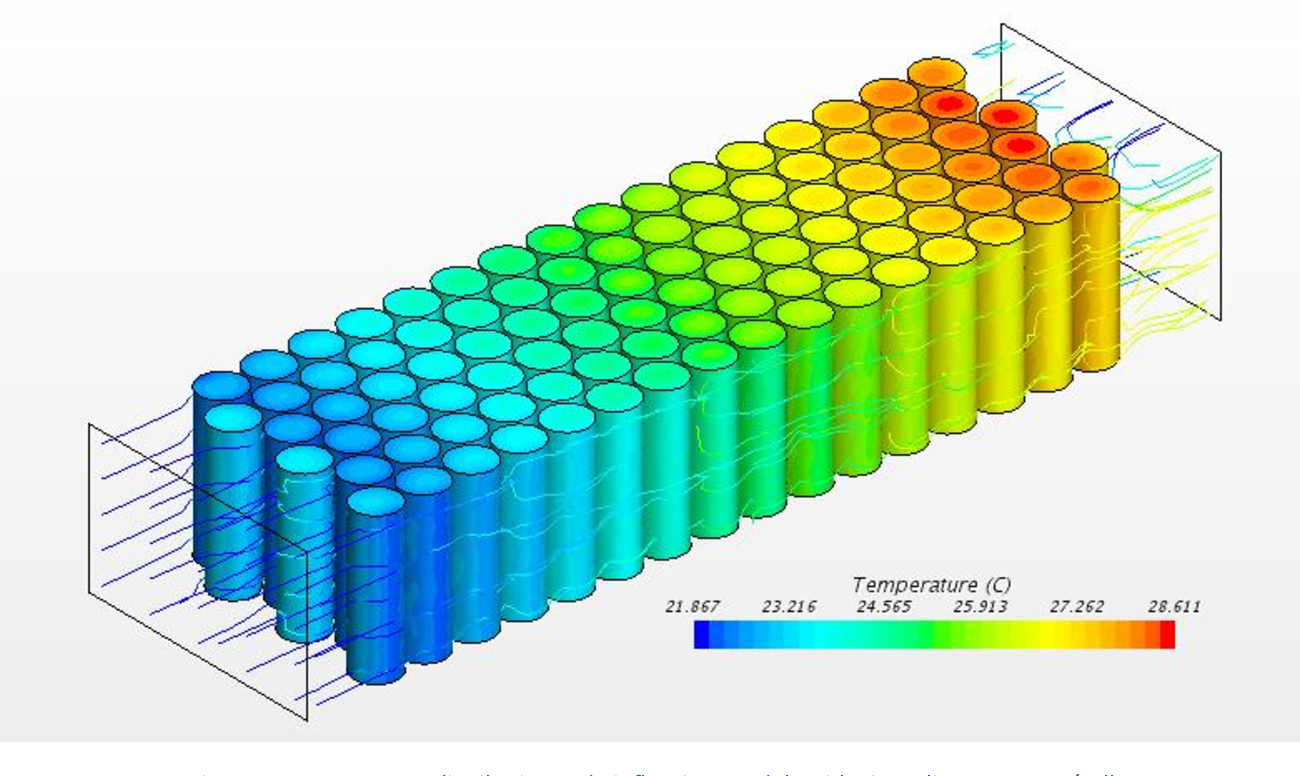

Hệ thống quản lý nhiệt

Quản lý nhiệt hiệu quả là rất quan trọng để đảm bảo an toàn, tuổi thọ và hiệu suất nhất quán trong các bộ pin 18650 tùy chỉnh. Khi mật độ năng lượng tiếp tục tăng trong các cell 2025, các cân nhắc về nhiệt trở nên quan trọng hơn nữa.

Hiểu về sự sinh nhiệt trong bộ pin

Nhiệt trong bộ pin đến từ ba nguồn chính:

1. Nhiệt lượng Joule (Tổn thất I²R): Khi dòng điện chạy qua các cell và kết nối, điện trở khiến năng lượng được chuyển thành nhiệt. Hiệu ứng này tăng theo cấp số nhân với dòng điện, khiến nó đặc biệt quan trọng trong các ứng dụng xả cao.
2. Phản ứng điện hóa: Các quá trình hóa học bên trong pin tạo ra nhiệt trong quá trình sạc và xả. Sự tạo nhiệt này thay đổi tùy theo tính chất hóa học và trạng thái sạc cụ thể.
3. Các yếu tố môi trường:Nhiệt độ bên ngoài, bức xạ mặt trời và các nguồn nhiệt gần đó đều có thể góp phần tạo nên tải nhiệt cho bộ pin.

Hiểu được các nguồn nhiệt này giúp xác định nhu cầu quản lý nhiệt quan trọng cho ứng dụng cụ thể của bạn. Ví dụ, các ứng dụng xả cao sẽ yêu cầu các giải pháp tập trung vào việc quản lý nhiệt Joule, trong khi các ứng dụng ngoài trời có thể cần giải quyết các biến động nhiệt độ môi trường.

Giải pháp làm mát thụ động

Làm mát thụ động dựa vào các quá trình vật lý tự nhiên mà không cần thêm năng lượng đầu vào. Các cách tiếp cận này được ưa chuộng vì tính đơn giản, độ tin cậy và không tiêu thụ điện năng ký sinh:

Khoảng cách giữa các ô cung cấp khoảng cách không khí giữa các ô để tăng diện tích bề mặt và cho phép đối lưu tự nhiên. Khoảng cách tối ưu phụ thuộc vào yêu cầu nhiệt của ứng dụng, với khoảng cách thông thường từ 0,5mm đến 2mm.

Vật liệu giao diện nhiệt (TIM) cải thiện quá trình truyền nhiệt giữa các cell và các cấu trúc tản nhiệt. Các TIM hiện đại được sử dụng vào năm 2025 bao gồm các hợp chất gốc silicon, vật liệu thay đổi pha và các tấm than chì có độ dẫn nhiệt từ 3-25 W/m·K.

Vật liệu thay đổi pha (PCM) hấp thụ nhiệt trong các đợt tăng nhiệt độ, lưu trữ nhiệt dưới dạng nhiệt ẩn trong quá trình chuyển pha. PCM tiên tiến vào năm 2025 cung cấp khả năng hấp thụ năng lượng 180-250 J/g với nhiệt độ chuyển pha được cân chỉnh cẩn thận theo phạm vi hoạt động tối ưu của các cell lithium-ion.

Tản nhiệt tăng diện tích bề mặt hiệu quả để tản nhiệt. Nhôm vẫn là vật liệu được ưa chuộng cho bộ tản nhiệt của bộ pin do có sự cân bằng tuyệt vời giữa độ dẫn nhiệt, trọng lượng và chi phí.

Kỹ thuật làm mát chủ động

Hệ thống làm mát chủ động sử dụng các thành phần được cấp nguồn để tăng cường khả năng tản nhiệt. Mặc dù chúng làm tăng thêm độ phức tạp và mức tiêu thụ năng lượng, nhưng chúng cung cấp hiệu suất làm mát vượt trội cho các ứng dụng đòi hỏi khắt khe:

Làm mát bằng không khí cưỡng bức sử dụng quạt để tăng luồng không khí qua bộ pin. Các thiết kế hiện đại thường kết hợp quạt tốc độ thay đổi được kiểm soát nhiệt độ để tối ưu hóa sự cân bằng giữa hiệu suất làm mát và tiếng ồn.

Làm mát bằng chất lỏng tuần hoàn chất làm mát qua các kênh tiếp xúc trực tiếp với hoặc gần các cell. Phương pháp này mang lại hiệu quả làm mát cao nhất và độ đồng đều nhiệt độ nhưng cần có máy bơm, bộ tản nhiệt và bịt kín cẩn thận để tránh rò rỉ.

Làm mát nhiệt điện sử dụng hiệu ứng Peltier để chủ động bơm nhiệt từ một bên của thiết bị sang bên kia. Mặc dù ít phổ biến hơn do hạn chế về hiệu suất, nhưng nó cho phép kiểm soát nhiệt độ chính xác trong các ứng dụng chuyên biệt.

Đối với các ứng dụng hiệu suất cao vào năm 2025, các hệ thống lai kết hợp các thành phần làm mát thụ động và chủ động ngày càng phổ biến. Các hệ thống này cung cấp khả năng làm mát cơ bản mạnh mẽ với khả năng làm mát chủ động bổ sung chỉ hoạt động khi cần thiết.

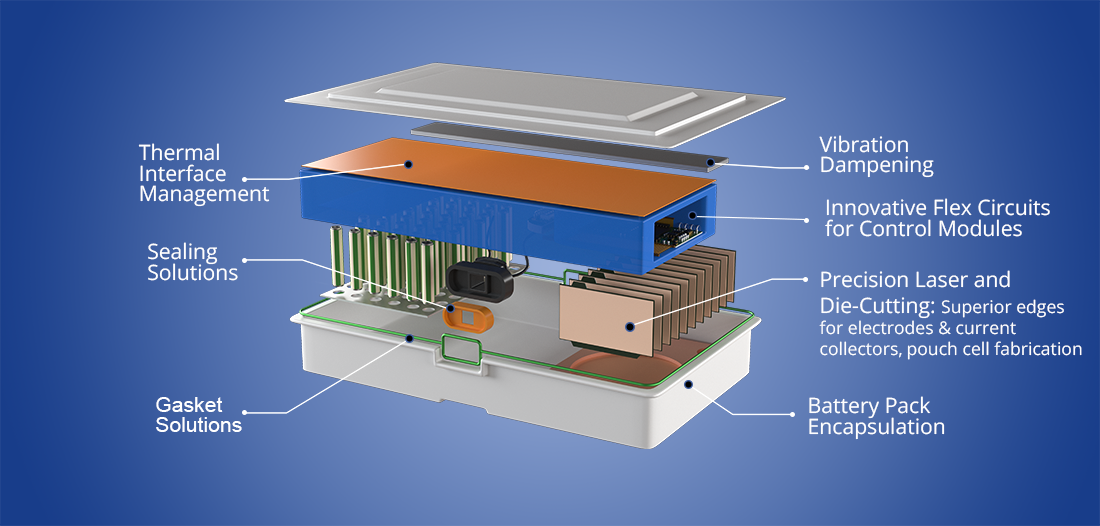

Lựa chọn vật liệu cho quản lý nhiệt

Việc lựa chọn vật liệu ảnh hưởng đáng kể đến hiệu quả quản lý nhiệt:

Giá đỡ tế bào và các thành phần cấu trúc nên cân bằng độ dẫn nhiệt với yêu cầu cách điện. Vật liệu hiện đại bao gồm nhựa dẫn nhiệt chuyên dụng có độ dẫn điện từ 1-30 W/m·K trong khi vẫn duy trì tính chất cách điện.

Vật liệu bao vây phải cân bằng hiệu suất nhiệt với khả năng bảo vệ cơ học, bịt kín môi trường và các cân nhắc về mặt thẩm mỹ. Nhôm vẫn được ưa chuộng vì tính chất nhiệt tuyệt vời của nó, trong khi vật liệu composite và polyme chuyên dụng cung cấp các giải pháp thay thế cho các yêu cầu cụ thể.

Hợp chất giao diện nhiệt tiếp tục phát triển, đến năm 2025 sẽ chứng kiến việc sử dụng nhiều hơn các vật liệu ống nano carbon và graphene tăng cường, mang lại độ dẫn nhiệt vượt quá 40 W/m·K trong khi vẫn duy trì tính linh hoạt và ổn định lâu dài.

Cấu trúc tản nhiệt thường sử dụng vật liệu có độ dẫn nhiệt cao như nhôm (237 W/m·K) hoặc đồng (401 W/m·K). Những tiến bộ gần đây trong khoa học vật liệu đã giới thiệu vật liệu composite sợi carbon có đặc tính nhiệt được tối ưu hóa theo hướng cho các ứng dụng chuyên biệt.

Tích hợp hệ thống quản lý pin

Hệ thống quản lý pin (BMS) là hệ thống thông minh giúp vận hành an toàn, hiệu quả bất kỳ bộ pin 18650 nào. Các giải pháp BMS hiện đại kết hợp các tính năng bảo vệ tinh vi với khả năng giám sát và tối ưu hóa tiên tiến.

Chức năng và yêu cầu cốt lõi của BMS

Một BMS toàn diện thực hiện một số chức năng quan trọng:

Bảo vệ tế bào là vai trò chính, ngăn chặn các cell hoạt động ngoài các thông số an toàn. Điều này bao gồm ngăn ngừa quá tải, quá xả, quá dòng và hoạt động ngoài phạm vi nhiệt độ an toàn.

Cân bằng tế bào đảm bảo tất cả các cell trong một chuỗi nối tiếp duy trì trạng thái điện tích tương tự. Chức năng này rất cần thiết để tối đa hóa khả năng sử dụng và ngăn ngừa từng cell gặp phải tình trạng căng thẳng có thể dẫn đến hỏng sớm.

Ước tính trạng thái cung cấp thông tin về tình trạng hiện tại của pin, bao gồm trạng thái sạc (SoC), trạng thái sức khỏe (SoH) và trạng thái chức năng (SoF). Những ước tính này giúp tối ưu hóa hiệu suất và dự đoán nhu cầu bảo trì.

Quản lý nhiệt Việc giám sát và kiểm soát đảm bảo pin hoạt động trong phạm vi nhiệt độ tối ưu, kéo dài tuổi thọ và duy trì hiệu suất.

Giao diện truyền thông cho phép BMS báo cáo thông tin trạng thái và nhận lệnh từ hệ thống máy chủ, cho phép tích hợp với các chức năng quản lý hệ thống rộng hơn.

Tính năng của mạch bảo vệ

Các mạch bảo vệ hiện đại kết hợp nhiều lớp tính năng an toàn để ngăn ngừa các điều kiện nguy hiểm:

Bảo vệ quá dòng ngăn chặn dòng điện quá mức có thể làm hỏng cell hoặc tạo ra nhiệt nguy hiểm. Các hệ thống tiên tiến vào năm 2025 có tính năng bảo vệ nhiều cấp với các ngưỡng và thời gian phản hồi khác nhau cho các tình huống quá dòng khác nhau.

Bảo vệ quá áp trong quá trình sạc ngăn ngừa hư hỏng cell bằng cách kết thúc sạc khi bất kỳ cell nào đạt đến điện áp an toàn tối đa (thường là 4,2V đối với cell lithium-ion tiêu chuẩn). Độ chính xác trong chức năng này rất quan trọng, với các hệ thống hiện đại duy trì độ chính xác điện áp trong phạm vi ±10mV.

Bảo vệ điện áp thấp ngăn chặn sự phóng điện quá mức có thể gây hư hỏng vĩnh viễn cho các cell. BMS ngắt tải khi bất kỳ cell nào đạt đến điện áp an toàn tối thiểu, thường là 2,5-3,0V tùy thuộc vào tính chất hóa học của cell cụ thể.

Bảo vệ ngắn mạch cung cấp phản ứng tức thời với hiện tượng đoản mạch bên ngoài, ngắt kết nối pin nhanh chóng. Các hệ thống hiện đại có thể phát hiện và phản ứng với hiện tượng đoản mạch trong vòng dưới 100 micro giây.

Bảo vệ dựa trên nhiệt độ giám sát nhiệt độ của cell và bộ pin, ngắt kết nối pin nếu nhiệt độ vượt quá phạm vi hoạt động an toàn. Nhiều cảm biến nhiệt độ trên toàn bộ bộ pin đảm bảo giám sát toàn diện các điều kiện nhiệt.

Giám sát và Thu thập dữ liệu

Khả năng giám sát nâng cao cung cấp thông tin chi tiết về hiệu suất và tình trạng pin:

Theo dõi điện áp tế bào theo dõi điện áp của từng cell, cho phép BMS duy trì điện áp cell cân bằng thông qua việc sạc hoặc xả có chọn lọc. Bộ chuyển đổi tín hiệu tương tự sang tín hiệu số (ADC) có độ chính xác cao trong BMS 2025 đạt độ phân giải 14-16 bit, cho phép đo điện áp với độ chính xác dưới milivôn.

Giám sát hiện tại cung cấp dữ liệu thời gian thực về tốc độ sạc và xả. Cảm biến hiệu ứng Hall hoặc điện trở phân luồng chính xác với mạch đo chuyên dụng cho phép đo dòng điện chính xác trên phạm vi rộng, thường từ miliampe đến hàng trăm ampe với độ chính xác cao hơn 1%.

Theo dõi nhiệt độ sử dụng các cảm biến được đặt ở vị trí chiến lược trong toàn bộ gói giúp xác định các điểm nóng và đảm bảo hoạt động trong phạm vi nhiệt độ an toàn. Các hệ thống hiện đại sử dụng cảm biến nhiệt độ kỹ thuật số với độ chính xác ±0,5°C hoặc tốt hơn.

Theo dõi trở kháng đo lường những thay đổi về điện trở bên trong tế bào theo thời gian, cung cấp những chỉ dẫn sớm về tình trạng lão hóa tế bào hoặc khả năng hỏng hóc. Tính năng tiên tiến này đang trở thành tiêu chuẩn trong các giải pháp BMS hiệu suất cao cho năm 2025.

Khả năng BMS thông minh cho năm 2025

Sự phát triển của công nghệ quản lý pin đã giới thiệu các tính năng “thông minh” tinh vi giúp nâng cao hiệu suất, độ an toàn và trải nghiệm của người dùng:

Thuật toán trí tuệ nhân tạo phân tích các mẫu sử dụng pin và điều kiện môi trường để tối ưu hóa các thông số sạc và xả một cách năng động. Các hệ thống thích ứng này có thể kéo dài tuổi thọ pin thêm 15-25% so với các phương pháp thông số cố định truyền thống.

Bảo trì dự đoán khả năng sử dụng dữ liệu lịch sử và giám sát thời gian thực để dự báo các vấn đề tiềm ẩn trước khi chúng gây ra lỗi. Bằng cách phát hiện những thay đổi nhỏ trong số liệu hiệu suất, hệ thống có thể cảnh báo người dùng để lên lịch bảo trì hoặc thay thế.

Tích hợp Internet vạn vật (IoT) cho phép giám sát và quản lý hệ thống pin từ xa. Người dùng có thể truy cập thông tin trạng thái thời gian thực, nhận cảnh báo và thậm chí cập nhật chương trình cơ sở BMS từ xa thông qua kết nối đám mây an toàn.

Tối ưu hóa năng lượng Các tính năng điều chỉnh động việc cung cấp điện dựa trên các mẫu sử dụng và yêu cầu, tối đa hóa hiệu quả và kéo dài thời gian chạy. Các hệ thống này có thể ưu tiên các chức năng quan trọng và điều chỉnh các thông số hiệu suất theo thời gian thực.

Theo các nhà phân tích ngành, thị trường BMS thông minh được dự đoán sẽ tăng trưởng với tốc độ kép hàng năm là 19,1% cho đến năm 2032, đạt giá trị thị trường ước tính là $41 tỷ.

Giao thức truyền thông và tích hợp

Việc tích hợp liền mạch với các hệ thống máy chủ đòi hỏi giao diện và giao thức truyền thông phù hợp:

Xe buýt CAN vẫn là tiêu chuẩn công nghiệp cho các ứng dụng ô tô và công nghiệp do độ bền và độ tin cậy của nó. Tiêu chuẩn CAN FD (Tốc độ dữ liệu linh hoạt) mới nhất hỗ trợ băng thông cao hơn để báo cáo dữ liệu toàn diện hơn, với tốc độ lên tới 8 Mbps.

I²C và SPI giao diện cung cấp các tùy chọn truyền thông hiệu quả cho các ứng dụng nhúng. Các giao thức này cung cấp sự cân bằng tốt giữa tính đơn giản và chức năng, mặc dù chúng thiếu khả năng chống nhiễu và khoảng cách của CAN.

Kết nối USB cung cấp khả năng tích hợp dễ dàng với máy tính và thiết bị điện tử tiêu dùng. BMS hiện đại thường triển khai USB Type-C có hỗ trợ Power Delivery, cho phép truyền dữ liệu và cung cấp điện thông qua một kết nối duy nhất.

Bluetooth năng lượng thấp (BLE) Và Wi-Fi các tùy chọn cho phép giám sát và điều khiển không dây. BLE 5.3, tiêu chuẩn trong các thiết kế năm 2025, cung cấp phạm vi mở rộng và khả năng đồng thời được cải thiện với các công nghệ không dây khác, đồng thời vẫn tiết kiệm năng lượng cho các ứng dụng chạy bằng pin.

Phương pháp kết nối và vật liệu

Các kết nối giữa các cell pin đại diện cho các điểm hỏng tiềm ẩn trong bất kỳ bộ pin nào. Việc triển khai các kỹ thuật và vật liệu đã được chứng minh đảm bảo các kết nối đáng tin cậy, điện trở thấp duy trì tính toàn vẹn trong suốt tuổi thọ của pin.

Tùy chọn kết nối di động

Có nhiều phương pháp khác nhau để kết nối các cell 18650, mỗi phương pháp có những ưu điểm riêng cho các ứng dụng khác nhau:

Dải niken hàn cung cấp các kết nối có điện trở thấp và độ ổn định cơ học tuyệt vời. Chúng đã trở thành tiêu chuẩn công nghiệp cho hầu hết các ứng dụng do độ tin cậy và khả năng dẫn dòng của chúng.

Kết nối dựa trên PCB tích hợp các đường dẫn kết nối vào bảng mạch in, cho phép thiết kế nhỏ gọn và sản xuất đơn giản cho các sắp xếp cụ thể. PCB linh hoạt tiên tiến cho phép sắp xếp ô ba chiều với cảm biến nhiệt độ tích hợp và giám sát điện áp.

Hệ thống thanh cái sử dụng thanh đồng hoặc nhôm đặc cho các ứng dụng dòng điện cao, cung cấp điện trở cực thấp với chi phí tăng trọng lượng và thể tích. Chúng thường được sử dụng trong các gói công nghiệp lớn hơn thay vì các ứng dụng tiêu dùng.

Liên hệ mùa xuân cung cấp các kết nối không cố định cho phép thay thế cell, mặc dù chúng thường có điện trở cao hơn các kết nối hàn. Đôi khi chúng được sử dụng trong các ứng dụng mà khả năng bảo dưỡng được ưu tiên hơn hiệu suất tối đa.

Kỹ thuật hàn điểm và thực hành tốt nhất

Hàn điểm là phương pháp được ưa chuộng để kết nối các cell pin 18650 vì nó tạo ra các kết nối chắc chắn, có điện trở thấp mà không cần truyền nhiệt quá mức vào các cell pin:

Cường độ và thời gian xung phải được hiệu chuẩn cẩn thận theo vật liệu và độ dày của tab cụ thể. Quá ít năng lượng sẽ dẫn đến kết nối yếu, trong khi năng lượng quá nhiều có thể làm hỏng cấu trúc bên trong của cell hoặc các tính năng an toàn.

Mẫu hàn nên phân phối ứng suất cơ học và dòng điện. Nhiều mối hàn trên mỗi kết nối (thường là 2-4) đảm bảo tính dự phòng và giảm dòng điện qua bất kỳ điểm hàn đơn lẻ nào.

Lựa chọn vật liệu tab tác động đến chất lượng mối hàn và độ tin cậy lâu dài. Niken nguyên chất (Ni200/201) cung cấp độ dẫn điện tuyệt vời với khả năng hàn tốt, trong khi thép mạ niken cung cấp độ bền cơ học cao hơn với chi phí điện trở cao hơn một chút.

Bảo trì điện cực rất quan trọng đối với chất lượng mối hàn đồng nhất. Việc vệ sinh và bảo dưỡng điện cực thường xuyên giúp ngăn ngừa nhiễm bẩn và biến dạng có thể dẫn đến mối hàn không đạt chất lượng tối ưu.

Đối với sản xuất khối lượng lớn, hệ thống hàn tự động với các thông số điều khiển bằng máy tính và xác minh chất lượng dựa trên hình ảnh đảm bảo kết nối nhất quán, đáng tin cậy với tỷ lệ lỗi tối thiểu.

Lựa chọn và cân nhắc về cỡ dây

Kích thước dây phù hợp rất quan trọng đối với các kết nối bên ngoài để tránh sụt áp và tỏa nhiệt:

Công suất hiện tại là yếu tố chính cần cân nhắc khi lựa chọn cỡ dây. Theo nguyên tắc chung, dây cách điện silicon chất lượng cao có thể dẫn khoảng 5A trên mỗi milimét vuông diện tích mặt cắt ngang với nhiệt độ tối thiểu.

Sụt áp tính toán phải tính đến chiều dài dây và dòng điện. Đối với hầu hết các ứng dụng, nên giới hạn mức sụt áp xuống dưới 2% điện áp hệ thống.

Xếp hạng nhiệt độ của lớp cách điện dây phải phù hợp với môi trường hoạt động dự kiến. Lớp cách điện silicon hiện đại thường có mức đánh giá từ -60°C đến +200°C, phù hợp với hầu hết các ứng dụng pin.

Yêu cầu về tính linh hoạt ảnh hưởng đến cả lựa chọn vật dẫn và vật cách điện. Các ứng dụng có chuyển động hoặc rung động thường xuyên sẽ được hưởng lợi từ vật dẫn xoắn mịn hơn và vật liệu cách điện linh hoạt hơn.

Bảng này cung cấp hướng dẫn chung về kích thước dây trong ứng dụng bộ pin 18650:

Những khuyến nghị này áp dụng cho dây dẫn bằng đồng có lớp cách điện chất lượng cao và nhiệt độ môi trường dưới 50°C.

Các loại đầu nối và ứng dụng

Việc lựa chọn đầu nối thích hợp đảm bảo cung cấp điện đáng tin cậy và ngăn ngừa ngắt kết nối ngẫu nhiên hoặc kết nối không đúng cách:

Đầu nối XT60/XT90 đã trở thành tiêu chuẩn công nghiệp cho các ứng dụng công suất trung bình đến cao, xử lý lên đến 60A và 90A tương ứng. Thiết kế phân cực của chúng ngăn chặn kết nối ngược và các tiếp điểm mạ vàng cung cấp khả năng chống tiếp xúc và chống ăn mòn thấp.

Cột điện Anderson Đầu nối có thiết kế dạng mô-đun và tự làm sạch nhờ tác động tiếp xúc lau chùi của chúng. Chúng được đánh giá cho nhiều chu kỳ kết nối và duy trì điện trở tiếp xúc thấp ngay cả sau hàng nghìn chu kỳ ghép nối/tháo ghép.

Thiết kế đầu cực dành riêng cho pin Đối với các công trình lắp đặt cố định hoặc bán cố định, thường sử dụng các kết nối bu lông M5-M8 có thông số mô-men xoắn thích hợp để đảm bảo các kết nối có điện trở thấp và ổn định theo thời gian.

Đầu nối cân bằng (như JST-XH) cung cấp quyền truy cập vào điện áp của từng cell để theo dõi và cân bằng. Chúng thường chỉ xử lý dòng điện thấp nhưng rất cần thiết cho các kết nối BMS trong cấu hình nối tiếp.

Đối với các ứng dụng yêu cầu kết nối/ngắt kết nối thường xuyên, hãy cân nhắc các đầu nối có các tính năng bổ sung như cơ chế khóa, khả năng bịt kín môi trường hoặc khả năng ngắt kết nối nhanh.

Giao thức kiểm tra và kiểm soát chất lượng

Kiểm tra toàn diện là điều cần thiết để xác minh hiệu suất, độ an toàn và độ tin cậy của bộ pin. Một chương trình kiểm tra có cấu trúc xác định các vấn đề tiềm ẩn trước khi chúng đến tay khách hàng và cung cấp dữ liệu để cải tiến liên tục.

Kiểm tra và xác nhận tế bào

Việc kiểm tra từng cell riêng lẻ tạo nền tảng cho chất lượng gói bằng cách đảm bảo tất cả các cell đều đáp ứng các thông số kỹ thuật:

Xác minh năng lực đo dung lượng thực tế trong điều kiện được kiểm soát, thường là bằng cách sạc đầy cell và sau đó xả ở tốc độ 0,5C trong khi đo năng lượng đầu ra. Tiêu chuẩn công nghiệp yêu cầu cell phải cung cấp ít nhất 95% dung lượng định mức khi mới.

Đo điện trở bên trong xác định các tế bào có điện trở cao bất thường có thể gây ra các vấn đề về hiệu suất hoặc lo ngại về an toàn. Điều này thường được đo bằng phương pháp trở kháng AC hoặc kỹ thuật xung DC.

Kiểm tra tự xả xác định các cell có lỗi sản xuất hoặc vấn đề nhiễm bẩn. Các cell 18650 chất lượng cao phải chứng minh được tỷ lệ tự xả dưới 3% mỗi tháng ở nhiệt độ phòng.

Hiệu suất đạp xe đánh giá khả năng duy trì dung lượng qua nhiều chu kỳ sạc-xả. Kiểm tra tăng tốc có thể thực hiện hàng trăm chu kỳ ở tốc độ hoặc nhiệt độ cao để dự đoán hiệu suất dài hạn.

Các phương pháp kiểm soát quy trình thống kê giúp xác định xu hướng hoặc sự thay đổi trong hiệu suất của tế bào có thể chỉ ra các vấn đề sản xuất, cho phép can thiệp sớm trước khi các vấn đề trở nên phổ biến.

Yêu cầu kiểm tra cấp độ gói

Sau khi lắp ráp, toàn bộ bộ pin sẽ được thử nghiệm để xác minh hiệu suất và độ an toàn tổng thể:

Kiểm tra chức năng xác minh mọi khía cạnh của hoạt động của bộ pin, bao gồm sạc, xả, tính năng bảo vệ và chức năng BMS. Điều này thường bao gồm thử nghiệm ở mức dòng điện tối thiểu, danh nghĩa và tối đa được chỉ định.

Kiểm tra môi trường phơi bày gói hàng với các điều kiện hoạt động dự kiến, bao gồm nhiệt độ khắc nghiệt, độ ẩm, độ rung và sốc. Các thử nghiệm này xác minh hiệu suất trong phạm vi môi trường được chỉ định và đảm bảo gói hàng có thể chịu được ứng suất cơ học dự kiến.

Kiểm tra lạm dụng cố tình đặt bộ pin vào điều kiện vượt quá thông số kỹ thuật để xác minh các tính năng an toàn. Điều này bao gồm thử nghiệm ngắn mạch, thử nghiệm quá tải, thử nghiệm xả quá mức và trong một số trường hợp, thử nghiệm xuyên thấu hoặc nghiền nát.

Hiệu suất nhiệt đánh giá đo nhiệt độ tăng trong quá trình vận hành và xác minh rằng tất cả các cell đều nằm trong giới hạn nhiệt độ an toàn ngay cả trong điều kiện xấu nhất.

Các bài kiểm tra này phải được thiết kế để phản ánh các mô hình sử dụng thực tế đồng thời đảm bảo tất cả các thông số kỹ thuật đều được xác minh.

Tiêu chuẩn chứng nhận an toàn

Nhiều tiêu chuẩn khác nhau chi phối sự an toàn của pin cho các ứng dụng và thị trường khác nhau:

Liên Hiệp Quốc 38.3 chứng nhận là bắt buộc đối với việc vận chuyển pin lithium và bao gồm các thử nghiệm như mô phỏng độ cao, chu kỳ nhiệt, độ rung, sốc, đoản mạch bên ngoài, va chạm, quá tải và xả cưỡng bức.

Tiêu chuẩn IEC62133 đáp ứng các yêu cầu về an toàn đối với các cell và pin thứ cấp kín di động có chứa chất điện phân kiềm hoặc chất điện phân không phải axit khác, bao gồm cả các thử nghiệm cơ học và điện.

Tiêu chuẩn UL 1642/UL 2054 tiêu chuẩn áp dụng cho pin được sử dụng trên thị trường Hoa Kỳ, với các yêu cầu toàn diện về an toàn trong điều kiện bình thường và bất thường.

Tiêu chuẩn IEC 61960 chỉ định các thử nghiệm hiệu suất, ký hiệu, nhãn hiệu, kích thước và các yêu cầu khác đối với pin và cell thứ cấp lithium cho các ứng dụng di động.

Chứng nhận thường yêu cầu thử nghiệm bởi các phòng thí nghiệm của bên thứ ba được công nhận, với tài liệu phải được lưu giữ và cập nhật khi thiết kế thay đổi.

Phương pháp kiểm tra độ tin cậy

Kiểm tra độ tin cậy nâng cao giúp dự đoán hiệu suất dài hạn và xác định các chế độ hỏng hóc tiềm ẩn:

Kiểm tra tuổi thọ tăng tốc áp dụng các yếu tố ứng suất (như nhiệt độ cao, tốc độ chu kỳ tăng hoặc dòng điện cao hơn) để nén thời gian và dự đoán độ tin cậy lâu dài. Các mô hình toán học liên hệ kết quả thử nghiệm tăng tốc với hiệu suất thực tế dự kiến.

Kiểm tra tuổi thọ tăng tốc cao (HALT) các gói chủ đề theo mức độ căng thẳng tăng dần để xác định điểm yếu trong thiết kế. Cách tiếp cận này giúp thiết lập biên độ thiết kế và cải thiện độ bền.

Phân tích chế độ lỗi và tác động (FMEA) đánh giá một cách có hệ thống các chế độ hỏng hóc tiềm ẩn, tác động của chúng và các biện pháp giảm thiểu. Phương pháp tiếp cận theo quy trình này giúp xác định và giải quyết các rủi ro trước khi chúng biểu hiện thành hỏng hóc tại hiện trường.

Mô hình thống kê tuổi thọ sử dụng dữ liệu thử nghiệm để phát triển các mô hình dự đoán về tình trạng lão hóa và hao mòn của bộ pin. Các mô hình này giúp thiết lập thời hạn bảo hành và khoảng thời gian bảo trì thực tế.

Điểm kiểm tra đảm bảo chất lượng

Quy trình sản xuất kết hợp nhiều điểm kiểm tra chất lượng để phát hiện mọi vấn đề trước khi chúng đến sản phẩm cuối cùng:

Kiểm soát chất lượng đầu vào (IQC) xác minh tất cả các thành phần đáp ứng thông số kỹ thuật trước khi đưa vào sản xuất. Đối với pin 18650, điều này thường bao gồm kiểm tra kích thước, kiểm tra trực quan và xác minh các thông số điện.

Kiểm soát chất lượng trong quá trình (IPQC) giám sát các quy trình quan trọng trong quá trình lắp ráp, bao gồm chất lượng hàn, tính toàn vẹn của vật liệu cách điện và vị trí lắp ráp linh kiện. Điều này thường kết hợp kiểm tra quang học tự động và thử nghiệm điện ở các giai đoạn trung gian.

Đảm bảo chất lượng cuối cùng (FQA) cung cấp xác minh toàn diện về gói hoàn chỉnh. Bao gồm kiểm tra trực quan, thử nghiệm điện, xác minh chức năng và xác nhận tính năng an toàn.

Truy xuất nguồn gốc lô hàng hệ thống duy trì hồ sơ liên kết từng gói với thông tin lô thành phần, kết quả thử nghiệm và dữ liệu sản xuất. Điều này cho phép quản lý hiệu quả mọi vấn đề có thể phát sinh sau khi sản xuất.

Tổng quan về quy trình sản xuất

Quy trình sản xuất bộ pin 18650 tùy chỉnh kết hợp kỹ thuật chính xác với kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất, độ an toàn và độ tin cậy.

Giai đoạn thiết kế và lập kế hoạch

Hành trình sản xuất bắt đầu bằng thiết kế và lập kế hoạch toàn diện:

Yêu cầu đặc tả xác định rõ ràng tất cả các thông số về hiệu suất, an toàn và vật lý mà gói phải đáp ứng. Tài liệu này hướng dẫn tất cả các quyết định thiết kế tiếp theo và đóng vai trò là cơ sở cho thử nghiệm xác minh.

Mô hình hóa và mô phỏng 3D tạo ra các biểu diễn kỹ thuật số chi tiết của gói, cho phép kiểm tra nhiễu, phân tích nhiệt và đánh giá cấu trúc trước khi bắt đầu bất kỳ nguyên mẫu vật lý nào. Mô phỏng động lực học chất lỏng tính toán (CFD) hiện đại có thể dự đoán hành vi nhiệt với độ chính xác cao.

Thiết kế cho sản xuất (DFM) Đánh giá xác định những thách thức sản xuất tiềm ẩn ngay từ đầu quá trình thiết kế. Quá trình hợp tác này bao gồm các kỹ sư thiết kế, chuyên gia sản xuất và nhân viên đảm bảo chất lượng cùng nhau làm việc để tối ưu hóa thiết kế cho cả hiệu suất và khả năng sản xuất.

Phát triển nguyên mẫu xác thực khái niệm thiết kế thông qua các mô hình vật lý trải qua thử nghiệm sơ bộ. Có thể cần nhiều lần lặp lại nguyên mẫu để tinh chỉnh thiết kế trước khi phát hành sản xuất.

Những cân nhắc về nguồn cung ứng linh kiện

Chất lượng vật liệu đầu vào ảnh hưởng trực tiếp đến hiệu suất sản phẩm cuối cùng:

Thu thập tế bào chiến lược nên bao gồm trình độ nhà cung cấp, giao thức kiểm tra đầu vào và chương trình thử nghiệm hàng loạt. Đối với các ứng dụng quan trọng, mối quan hệ trực tiếp với nhà sản xuất pin cung cấp đảm bảo chất lượng tốt hơn so với làm việc thông qua nhà phân phối.

Lựa chọn thành phần BMS yêu cầu đánh giá cẩn thận cả thông số kỹ thuật và lịch sử độ tin cậy. Đối với các thành phần quan trọng như IC bảo vệ, MOSFET và thiết bị tham chiếu điện áp, các nhà cung cấp uy tín có thành tích đã được chứng minh sẽ được ưu tiên.

Linh kiện cơ khí bao gồm vỏ, giá đỡ và bộ cách điện phải đáp ứng các thông số kỹ thuật về kích thước, nhiệt và cơ học. Hệ thống quản lý chất lượng của nhà cung cấp phải được đánh giá như một phần của quy trình thẩm định.

Khả năng phục hồi của chuỗi cung ứng đã trở nên ngày càng quan trọng, với các chiến lược cung ứng kép và các vùng đệm hàng tồn kho phù hợp giúp giảm thiểu rủi ro gián đoạn. Điều này đặc biệt quan trọng khi xét đến những thách thức của chuỗi cung ứng toàn cầu đã ảnh hưởng đến vật liệu pin trong những năm gần đây.

Kỹ thuật lắp ráp và thiết bị

Việc lắp ráp bộ pin đòi hỏi thiết bị và kỹ thuật chuyên dụng để đảm bảo chất lượng và tính nhất quán:

Kiểm tra và phân loại tế bào tự động Hệ thống xác minh và khớp các ô trước khi lắp ráp. Các hệ thống tiên tiến vào năm 2025 có thể kiểm tra và phân loại các ô dựa trên nhiều thông số cùng lúc, đảm bảo nhóm tối ưu để lắp ráp gói.

Thiết bị hàn chính xác cho kết nối cell bao gồm máy hàn điện trở điều khiển bằng vi xử lý, hệ thống hàn laser hoặc hàn siêu âm cho các ứng dụng cụ thể. Các hệ thống này cung cấp khả năng kiểm soát chính xác năng lượng hàn và bao gồm các tính năng giám sát để xác minh chất lượng mối hàn.

Lắp ráp mạch tự động đối với BMS thường sử dụng các quy trình công nghệ gắn bề mặt tiêu chuẩn (SMT) với thử nghiệm chuyên biệt cho các chức năng cụ thể của pin. Thử nghiệm trong mạch và thử nghiệm chức năng xác minh lắp ráp chính xác trước khi tích hợp với các ô.

Đóng gói đồ đạc lắp ráp đảm bảo sự căn chỉnh và hỗ trợ chính xác trong quá trình lắp ráp. Chúng thường bao gồm các tính năng poka-yoke (chống sai sót) để ngăn ngừa lỗi lắp ráp.

Kiểm soát môi trường duy trì nhiệt độ, độ ẩm và độ sạch thích hợp trong quá trình lắp ráp. Điều này đặc biệt quan trọng đối với các quy trình như ứng dụng chất kết dính hoặc đóng gói nhạy cảm với điều kiện môi trường.

Tích hợp kiểm soát chất lượng

Kiểm soát chất lượng được tích hợp đầy đủ trong suốt quá trình sản xuất:

Kiểm soát quy trình thống kê (SPC) giám sát các thông số quy trình chính theo thời gian thực, cho phép phát hiện và sửa lỗi ngay lập tức các xu hướng trước khi chúng dẫn đến lỗi. Các thông số quan trọng như cường độ mối hàn, điện trở kết nối và độ chính xác về kích thước được theo dõi liên tục.

Kiểm tra quang học tự động Hệ thống xác minh vị trí lắp ráp, chất lượng kết nối và tính hoàn thiện của lắp ráp. Các hệ thống hiện đại kết hợp trí tuệ nhân tạo để xác định các khiếm khuyết tinh vi có thể bị bỏ sót bởi các phương pháp thị giác máy truyền thống.

Kiểm tra điện trực tuyến xác minh chức năng ở nhiều giai đoạn trong quá trình lắp ráp. Bao gồm kiểm tra tính liên tục, xác minh điện trở cách điện và kiểm tra chức năng của mạch bảo vệ.

Kiểm tra cuối dòng cung cấp xác minh toàn diện về gói hoàn chỉnh, bao gồm thử nghiệm năng lực, thử nghiệm chu kỳ và xác minh tất cả các tính năng an toàn. Hệ thống thử nghiệm tự động ghi lại kết quả chi tiết cho từng gói, duy trì khả năng truy xuất nguồn gốc trong suốt vòng đời sản phẩm.

Quá trình cải tiến liên tục sử dụng dữ liệu sản xuất và thử nghiệm để xác định cơ hội cải tiến quy trình. Phương pháp vòng kín này dẫn đến cải tiến chất lượng liên tục và tăng hiệu quả sản xuất.

Những cân nhắc về thiết kế ứng dụng cụ thể

Mỗi ứng dụng có nhu cầu riêng đối với bộ pin, đòi hỏi phương pháp thiết kế riêng để đạt được hiệu suất tối ưu.

Bộ pin xe điện

Các ứng dụng xe điện đại diện cho một số yêu cầu khắt khe nhất đối với bộ pin 18650:

Tối ưu hóa mật độ năng lượng rất quan trọng để tối đa hóa phạm vi di chuyển của xe trong khi vẫn quản lý được các hạn chế về trọng lượng và thể tích. Điều này thường liên quan đến sự đánh đổi giữa các cấu hình hóa học của tế bào và gói khác nhau.

Yêu cầu quản lý nhiệt đặc biệt nghiêm ngặt do tốc độ sạc và xả cao, đặc biệt là trong quá trình sạc nhanh và lái xe hiệu suất cao. Hệ thống làm mát bằng chất lỏng tiên tiến với khả năng kiểm soát nhiệt độ chính xác đã trở thành tiêu chuẩn trong các thiết kế năm 2025.

Tính năng an toàn phải giải quyết các rủi ro đặc biệt liên quan đến các ứng dụng ô tô, bao gồm bảo vệ va chạm, giám sát cách ly và nhiều cơ chế bảo vệ dự phòng. Các yêu cầu bổ sung bao gồm các điều khoản về quyền truy cập và ngắt kết nối của người ứng cứu đầu tiên.

Cân nhắc về tuổi thọ phải tính đến tuổi thọ trung bình của xe là 10-15 năm và các kiểu sử dụng hàng ngày. Yêu cầu bảo hành pin là 8-10 năm hiện là tiêu chuẩn, đòi hỏi phải lựa chọn cell pin cẩn thận và các thông số vận hành bảo thủ.

Tích hợp với hệ thống xe bao gồm giao tiếp với bộ điều khiển hệ thống truyền động, hệ thống sạc, quản lý nhiệt và chẩn đoán. Các giao thức chuẩn như CAN tạo điều kiện thuận lợi cho việc tích hợp này đồng thời cho phép tối ưu hóa theo từng nhà sản xuất.

Hệ thống lưu trữ năng lượng

Các ứng dụng lưu trữ năng lượng cố định ưu tiên các đặc điểm khác với các ứng dụng di động:

Chu kỳ cuộc sống thường được ưu tiên hơn mật độ năng lượng, vì các hạn chế về không gian thường ít hạn chế hơn. Điều này đã dẫn đến việc áp dụng hóa học LFP nhiều hơn trong các ứng dụng cố định do tuổi thọ chu kỳ tuyệt vời của nó mặc dù mật độ năng lượng thấp hơn.

Khả năng mở rộng là điều cần thiết cho các hệ thống lưu trữ năng lượng, với thiết kế mô-đun cho phép mở rộng dung lượng khi nhu cầu tăng lên. Giao diện tiêu chuẩn cho cả kết nối điện và truyền thông tạo điều kiện cho khả năng mở rộng này.

Những cân nhắc về môi trường phải tính đến việc lắp đặt ngoài trời trong nhiều trường hợp, đòi hỏi phải có vỏ bọc chắc chắn với xếp hạng IP (Chống xâm nhập) phù hợp và phạm vi nhiệt độ hoạt động có thể kéo dài từ -30°C đến +50°C.

Tính năng tích hợp lưới bao gồm khả năng điều khiển biến tần tiên tiến, khả năng điều chỉnh tần số và tối ưu hóa chuyển tải. Khả năng phản hồi tín hiệu lưới điện cho các chương trình phản ứng nhu cầu mang lại giá trị gia tăng.

An toàn và tuân thủ các yêu cầu bao gồm UL9540 cho hệ thống lưu trữ năng lượng, cân nhắc về chữa cháy và tuân thủ các quy định về xây dựng và điện tại địa phương. Các yêu cầu này tiếp tục phát triển khi ngành công nghiệp phát triển.

Ứng dụng thiết bị công nghiệp

Các ứng dụng công nghiệp như xe tự hành (AGV), robot và máy móc đặt ra những yêu cầu riêng đối với hệ thống pin:

Độ tin cậy hoạt động được ưu tiên hàng đầu, với thiết kế mạnh mẽ, khả năng giám sát toàn diện và bảo trì dự đoán cần thiết để giảm thiểu thời gian chết.

Khả năng sạc nhanh hỗ trợ nhiều ca làm việc hoặc hoạt động liên tục. Hệ thống pin công nghiệp hiện đại có thể đạt được mức sạc 80% chỉ trong 30 phút trong khi vẫn duy trì độ tin cậy lâu dài.

Tích hợp với hệ thống cơ sở cho phép lập lịch sạc tự động, lập kế hoạch bảo trì và tối ưu hóa hoạt động. Điều này thường bao gồm phần mềm quản lý đội xe theo dõi trạng thái pin trên nhiều đơn vị.

Sức đề kháng của môi trường phải giải quyết các môi trường công nghiệp có thể bao gồm bụi, rung động, nhiễu điện từ và các tác động thỉnh thoảng. Thiết kế cơ khí chắc chắn và độ kín thích hợp là điều cần thiết.

Chuẩn hóa trên toàn bộ đội thiết bị giúp đơn giản hóa việc bảo trì và giảm nhu cầu về hàng tồn kho phụ tùng thay thế. Điều này đã dẫn đến sự xuất hiện của một số cấu hình pin tiêu chuẩn trên thực tế trong các phân khúc công nghiệp cụ thể.

Yêu cầu về thiết bị điện tử tiêu dùng

Các ứng dụng điện tử tiêu dùng ưu tiên yếu tố hình thức, trọng lượng và trải nghiệm của người dùng:

Thiết kế nhỏ gọn là điều cần thiết, thường đòi hỏi phải sắp xếp ô tùy chỉnh và các giải pháp đóng gói sáng tạo để tối đa hóa mật độ năng lượng trong những hạn chế nghiêm ngặt về kích thước.

Chứng nhận an toàn đối với sản phẩm tiêu dùng là bắt buộc, với các yêu cầu khác nhau tùy theo thị trường. Phải có chứng nhận UL, CE và các chứng nhận khu vực khác trước khi sản phẩm có thể được bán.

Tính năng thân thiện với người dùng bao gồm chỉ báo trạng thái sạc trực quan, giao diện sạc đơn giản và hoạt động cắm và chạy. Độ phức tạp về mặt kỹ thuật của hệ thống pin sẽ vô hình đối với người dùng cuối.

Tích hợp thẩm mỹ với thiết kế sản phẩm đòi hỏi phải chú ý đến các chi tiết như hoàn thiện bề mặt, màu sắc và kết cấu. Bộ pin ngày càng được coi là một phần không thể thiếu của thiết kế sản phẩm hơn là một thành phần chức năng thuần túy.

Tối ưu hóa chi phí đặc biệt quan trọng trên thị trường tiêu dùng, đòi hỏi sự cân bằng cẩn thận giữa hiệu suất, tính năng và chi phí sản xuất để đạt được mức giá cạnh tranh.

Xử lý sự cố và bảo trì

Ngay cả những bộ pin được thiết kế tốt cũng cần được bảo trì và thỉnh thoảng khắc phục sự cố để đảm bảo hiệu suất tối ưu trong suốt vòng đời của chúng.

Các chế độ lỗi phổ biến

Hiểu được các chế độ hỏng hóc điển hình giúp phòng ngừa và chẩn đoán:

Sự mất cân bằng tế bào xảy ra khi các cell riêng lẻ trong một chuỗi nối tiếp phát triển các mức điện áp khác nhau. Điều này làm giảm dung lượng sử dụng và nếu nghiêm trọng, có thể dẫn đến các vấn đề về an toàn vì một số cell có thể bị sạc quá mức trong khi những cell khác vẫn bị sạc thiếu.

Suy giảm năng lực xảy ra dần dần khi tế bào già đi, thường biểu hiện là thời gian chạy giảm. Mặc dù một số sự suy thoái là không thể tránh khỏi, tốc độ có thể bị ảnh hưởng bởi điều kiện vận hành và phương pháp sạc.

Điện trở kết nối tăng lên phát triển theo thời gian do quá trình oxy hóa, chu kỳ nhiệt hoặc ứng suất cơ học. Những biểu hiện này là sụt áp khi tải, giảm cung cấp điện và tăng nhiệt.

Lỗi BMS có thể bao gồm các lỗi cảm biến, lỗi giao tiếp hoặc lỗi thành phần. Những lỗi này có thể dẫn đến việc kích hoạt bảo vệ không cần thiết hoặc nghiêm trọng hơn là không cung cấp được biện pháp bảo vệ phù hợp.

Các vấn đề quản lý nhiệt bao gồm các đường dẫn khí bị tắc, quạt bị hỏng hoặc vật liệu giao diện nhiệt bị xuống cấp. Những điều này dẫn đến nhiệt độ vận hành cao hơn, lão hóa nhanh hơn và các mối lo ngại tiềm ẩn về an toàn.

Quy trình chẩn đoán

Các phương pháp khắc phục sự cố có hệ thống giúp xác định vấn đề một cách hiệu quả:

Đo điện áp ở cả cấp độ gói và tế bào riêng lẻ đều cung cấp thông tin chẩn đoán cơ bản. Chênh lệch điện áp bất ngờ thường chỉ trực tiếp đến các khu vực có vấn đề.

Kiểm tra tải tiết lộ hiệu suất trong điều kiện vận hành thực tế. So sánh hiệu suất hiện tại với các phép đo cơ sở giúp định lượng sự suy giảm và xác định hành vi bất thường.

Hình ảnh nhiệt trong quá trình vận hành có thể xác định các điểm nóng có thể chỉ ra các kết nối điện trở cao hoặc các vấn đề về cell. Phương pháp không tiếp xúc này đặc biệt có giá trị để phát hiện các vấn đề không thể thấy rõ chỉ bằng các phép đo điện.

Phân tích mã lỗi BMS diễn giải thông tin chẩn đoán từ hệ thống quản lý pin. BMS hiện đại lưu trữ nhật ký sự kiện chi tiết có thể giúp xác định các vấn đề không liên tục hoặc các kiểu hành vi bất thường.

Phổ trở kháng, trong khi yêu cầu thiết bị chuyên dụng, cung cấp thông tin chi tiết về sức khỏe tế bào vượt xa những gì các phép đo đơn giản hơn có thể tiết lộ. Kỹ thuật này đặc biệt có giá trị đối với các hệ thống pin có giá trị cao, nơi thông tin chẩn đoán chi tiết biện minh cho khoản đầu tư vào thiết bị.

Thực hành bảo trì tốt nhất

Bảo trì thường xuyên giúp kéo dài tuổi thọ pin và ngăn ngừa nhiều sự cố thường gặp:

Kiểm tra theo lịch trình nên bao gồm kiểm tra trực quan để phát hiện hư hỏng vật lý, xác minh tính toàn vẹn của kết nối và vệ sinh đường dẫn làm mát hoặc bề mặt tản nhiệt.

Kiểm tra xác minh hiệu suất theo lịch trình thường xuyên thiết lập xu hướng và xác định sự xuống cấp dần dần trước khi nó trở thành vấn đề. Điều này thường bao gồm thử nghiệm năng lực và đo điện trở bên trong.

Cập nhật phần mềm và chương trình cơ sở đảm bảo BMS được hưởng lợi từ các thuật toán mới nhất và cải tiến tính năng. Nhiều hệ thống hiện đại hỗ trợ cập nhật từ xa, giúp đơn giản hóa nhiệm vụ bảo trì này.

Kiểm soát môi trường bảo trì bao gồm vệ sinh hoặc thay thế bộ lọc không khí, xác minh chức năng thích hợp của hệ thống làm mát và đảm bảo khu vực lắp đặt nằm trong phạm vi nhiệt độ và độ ẩm quy định.

Tài liệu của tất cả các hoạt động bảo trì, kết quả thử nghiệm và quan sát cung cấp dữ liệu lịch sử có giá trị để khắc phục sự cố và quản lý vòng đời.

Ma trận quyết định sửa chữa so với thay thế

Khi các vấn đề được xác định, các quy trình ra quyết định có hệ thống sẽ giúp xác định phản ứng phù hợp:

Phân tích kinh tế so sánh chi phí sửa chữa với chi phí thay thế, xem xét cả chi phí tức thời và tác động lâu dài. Khi giá pin tiếp tục giảm, ngưỡng kinh tế để thay thế so với sửa chữa cũng thay đổi theo.

Cân nhắc về an toàn ưu tiên hơn các yếu tố kinh tế. Bất kỳ dấu hiệu nào về sự xuống cấp liên quan đến an toàn thường chỉ ra sự thay thế chứ không phải sửa chữa, đặc biệt là đối với hóa học lithium-ion.

Yêu cầu về hiệu suất phải được đánh giá lại theo năng lực và khả năng hiện tại. Các ứng dụng có nhu cầu thay đổi có thể được hưởng lợi từ việc nâng cấp thay vì thay thế chính xác.

Các yếu tố sẵn có bao gồm thời gian giao hàng cho các thành phần thay thế hoặc các gói hoàn chỉnh. Các ứng dụng quan trọng có thể biện minh cho việc giữ các cụm lắp ráp dự phòng trong tay để giảm thiểu thời gian chết.

Tác động môi trường các cân nhắc bao gồm các tùy chọn tái chế cho các thành phần thay thế và lượng khí thải carbon trong vòng đời của việc sửa chữa so với thay thế. Việc quản lý cuối vòng đời một cách có trách nhiệm ngày càng trở nên quan trọng khi khối lượng pin tăng lên.

Phần kết luận

Thiết kế bộ pin 18650 tùy chỉnh đòi hỏi một phương pháp tiếp cận có hệ thống cân bằng nhiều yếu tố cạnh tranh: yêu cầu về hiệu suất, hạn chế về mặt vật lý, cân nhắc về an toàn, quản lý nhiệt và thực tế kinh tế. Các hướng dẫn toàn diện mà chúng tôi đã phác thảo cung cấp một lộ trình để điều hướng các quyết định phức tạp này một cách tự tin.

Những điểm chính rút ra từ hướng dẫn kỹ thuật này bao gồm:

• Cẩn thận khi so sánh các thông số kỹ thuật của cell (hóa học, công suất, tốc độ xả) với các yêu cầu ứng dụng cụ thể của bạn
• Tính toán cấu hình nối tiếp-song song tối ưu bằng cách sử dụng các công thức toán học đã được xác thực
• Thực hiện các chiến lược quản lý nhiệt phù hợp dựa trên hồ sơ xả thải
• Tích hợp các tính năng BMS thông minh để tăng cường giám sát an toàn và hiệu suất
• Thực hiện các giao thức thử nghiệm nghiêm ngặt để đảm bảo độ tin cậy và tuân thủ

Lĩnh vực này tiếp tục phát triển nhanh chóng, với những tiến bộ trong hóa học tế bào đẩy mật độ năng lượng lên cao hơn, khả năng BMS được tăng cường bằng AI cho phép bảo trì dự đoán và các kỹ thuật quản lý nhiệt tiên tiến cải thiện biên độ an toàn. Việc cập nhật những phát triển này là điều cần thiết để thiết kế các giải pháp pin cạnh tranh vào năm 2025 và sau đó.

Tại VADE Battery, chúng tôi chuyên dịch các nguyên tắc kỹ thuật này thành các bộ pin sạc 18650, Li-ion, Lithium polymer và LiFePO4 tùy chỉnh cho khách hàng trên toàn thế giới. Đội ngũ kỹ thuật của chúng tôi đã cung cấp hơn 500 giải pháp pin tùy chỉnh với tỷ lệ tin cậy 99,7%, khiến chúng tôi trở thành đối tác đáng tin cậy cho các công ty yêu cầu các giải pháp năng lượng hiệu suất cao.

Sẵn sàng bắt đầu dự án pin tùy chỉnh của bạn? Liên hệ với nhóm kỹ thuật của chúng tôi ngay hôm nay tại dịch vụ@vadebattery.com để được tư vấn miễn phí hoặc tải xuống bảng thông số kỹ thuật của bộ pin 18650 để bắt đầu xác định yêu cầu của bạn.

Để biết thêm thông tin về các khía cạnh cụ thể của công nghệ pin, hãy truy cập các bài viết liên quan của chúng tôi trên thiết lập hệ thống pin kép, cân nhắc về điện áp pin tùy chỉnh, Và cấu hình pin nối tiếp so với song song.
