ขนาดสายแบตเตอรี่แบบใดที่เหมาะกับระบบ LiFePO4? คู่มือที่ผ่านการรับรองจาก UL

ที่ Vade Battery เราเป็นวิศวกร โซลูชันแบตเตอรี่แบบชาร์จไฟได้ที่กำหนดเอง-รวมทั้ง 18650, ลิเธียมไอออน, ลิเธียมไอออนฟอสเฟต, และ แพ็คลิเธียมโพลิเมอร์—สำหรับอุตสาหกรรมที่ความแม่นยำและความปลอดภัยเป็นสิ่งที่ไม่สามารถต่อรองได้ การเลือกขนาดสายแบตเตอรี่ที่ถูกต้องจะช่วยให้ทำงานได้อย่างมีประสิทธิภาพสูงสุด ป้องกันความเสี่ยงจากไฟไหม้ และยืดอายุการใช้งานของระบบ คู่มือนี้จะอธิบายวิธีเลือกขนาดสายที่เหมาะสม พร้อมทั้งเน้นย้ำถึงความเชี่ยวชาญของเราในด้าน การออกแบบที่ได้รับการรับรองจาก UL, เซลล์ประสิทธิภาพสูง, และ การผลิตที่คุ้มต้นทุน.

ต้องการโซลูชันแบตเตอรี่แบบกำหนดเองหรือไม่? ติดต่อทีมงานของเรา สำหรับการปรึกษาหารือฟรีหรือ ส่งความต้องการการออกแบบของคุณ.

Wire Gauge คืออะไร?

เกจวัดลวดวัดความหนาของสายเคเบิลโดยใช้ เกจวัดลวดแบบอเมริกัน (AWG) มาตรฐาน ตัวเลข AWG ที่เล็กกว่าหมายถึงสายที่หนากว่า ตัวอย่างเช่น 4 อ็อกกิวเมนต์ (เส้นผ่านศูนย์กลาง 11.7 มม.) รองรับกระแสไฟฟ้าที่สูงกว่า 12 อ็อกกิวเมนต์ (2.05 มม.) สายเคเบิลที่หนาขึ้นจะช่วยลดความต้านทาน ลดแรงดันไฟตกและความร้อนสะสม

ของเรา แบตเตอรี่ LiFePO4, เช่นเดียวกับ ระบบกักเก็บพลังงานแสงอาทิตย์ 24V 280Ah, มักจะต้องใช้ สายไฟ AWG 2/0 เพื่อรองรับ โหลดต่อเนื่อง 200A โดยไม่สูญเสียประสิทธิภาพ สายเคเบิลที่บางมีความเสี่ยงที่จะร้อนเกินไป ในขณะที่สายเคเบิลที่มีขนาดใหญ่เกินไปจะเสียพื้นที่และงบประมาณ

วิธีเลือกเกจวัดสายไฟให้เหมาะกับระบบแบตเตอรี่ของคุณ

มีปัจจัยสามประการที่จะกำหนดขนาดสายเคเบิล:

1. ความต้องการในปัจจุบัน
   คำนวณการดึงกระแสไฟฟ้ารวมโดยใช้สูตรนี้:

   กระแสไฟฟ้า (A) = พลังงานรวม (W) ÷ แรงดันแบตเตอรี่ (V)

สำหรับ อินเวอร์เตอร์พลังงานแสงอาทิตย์ 48V 10kW, นี่เท่ากับ 208เอ. เราขอแนะนำ สายไฟ 3/0 AWG สำหรับบรรทุกสิ่งของดังกล่าว โดยสามารถบรรทุกได้อย่างปลอดภัยถึง 225เอ (ตามแนวทางของ NEC)

2. ความยาวสายเคเบิล
   สายยาวขึ้นจะเพิ่มความต้านทาน สำหรับ ระบบ 12V ยาว 10 ฟุต, ใช้ 1 เอดับบลิวเอ แทน 4 อ็อกกิวเมนต์ เพื่อชดเชยแรงดันตกของเรา แบตเตอรี่ลิเธียมไอออนอุณหภูมิต่ำพิเศษ จับคู่กับ สายไฟหุ้มฉนวนซิลิโคน เพื่อความยืดหยุ่นในสภาพแวดล้อมที่หนาวเย็น
3. มาตรฐานความปลอดภัย
   แบตเตอรี่ Vade ทั้งหมดเป็นไปตาม มอก.2580 (อีวี) มอก.62133 (ผู้บริโภค) และ ยูเอ็น38.3 (การจัดส่ง) มาตรฐานของเรา ระบบ BMS อัจฉริยะ ตรวจสอบอุณหภูมิและกระแสไฟฟ้า และตัดไฟหากสายไฟร้อนเกินไป

จะเกิดอะไรขึ้นหากคุณเลือกขนาดสายเคเบิลผิด?

สายเคเบิลขนาดเล็ก

• แรงดันตก: เอ แบตเตอรีลิเธียมไออน 7.4V 4400mAh (ลิงค์สินค้า) การจ่ายไฟให้โดรนอาจจ่ายไฟได้เพียง 6.8V เท่านั้น สายเคเบิล 16 AWGทำให้มอเตอร์ขัดข้อง
• ความเสี่ยงจากไฟไหม้:สายไฟบางๆ ร้อนเกินไปจนฉนวนละลาย ระบบ LiFePO4 ของเรามีดังต่อไปนี้ ฟิวส์เทอร์มอล เพื่อป้องกันไม่ให้เกิดเหตุการณ์เช่นนี้

สายเคเบิลขนาดใหญ่

• ต้นทุนที่สูญเปล่า: 4 อ็อกกิวเมนต์ ต้นทุน 2 เท่า มากกว่า 8 อ็อกกิวเมนต์ สำหรับ จักรยานไฟฟ้า 36V ต้องการเพียงเท่านั้น 30เอ.
• ความยืดหยุ่นลดลง:สายเคเบิลหนาทำให้อุปกรณ์ที่มีขนาดกะทัดรัด เช่น เซ็นเซอร์ IoT.

คำแนะนำขนาดสายไฟตามประเภทแบตเตอรี่

สำหรับ แพ็คอุตสาหกรรม 51.8V (ลิงค์สินค้า) เราใช้ ข้อต่อทองแดงเชื่อม กับ สายไฟหุ้มดีบุก 4 AWG เพื่อต้านทานการกัดกร่อน
ฉันควรใช้สายแบตเตอรี่ขนาดเท่าใด? คำแนะนำทางเทคนิคโดย Vade Battery

สถานการณ์การกำหนดขนาดขั้นสูงสำหรับการใช้งานในอุตสาหกรรม

ความต้องการกระแสไฟสูงสุด:
อุปกรณ์ระบายน้ำสูงเช่น เลเซอร์อุตสาหกรรม หรือ สถานีชาร์จรถยนต์ไฟฟ้า ต้องใช้สายเคเบิลที่ได้รับการจัดอันดับสำหรับ กระแสไฟกระชาก. เช่นของเรา แพ็ค LiFePO4 72V จับคู่กับ อินเวอร์เตอร์พีค 350A ความต้องการ สายเคเบิล 500 MCM ที่จะจัดการ ไฟกระชาก 5 วินาที โดยไม่เกิดความร้อนมากเกินไป

ปัจจัยด้านสิ่งแวดล้อม:

• อุณหภูมิ:ในสภาพแวดล้อมต่ำกว่าศูนย์ ให้ใช้ สายเคเบิลหุ้มฉนวนซิลิโคนแบบยืดหยุ่น (มีระดับอุณหภูมิตั้งแต่ -40°C ถึง 200°C) ด้วย แบตเตอรี่ลิเธียมไอออนอุณหภูมิต่ำพิเศษ.
• ความชื้น: ความต้องการใช้งานทางทะเล สายเคเบิลทองแดงชุบดีบุก เพื่อต้านทานการกัดกร่อนของน้ำเกลือของเรา แบตเตอรีทางทะเล 51.2V (ลิงค์สินค้า) รวม ขั้วต่อ IP67 และ สายไฟเกรดทางทะเล 6 AWG.

ระบบแบตเตอรี่หลายก้อน:
สำหรับ แบตเตอรี่ 48V ในฟาร์มโซล่าเซลล์ แรงดันตกสมดุลระหว่างการเชื่อมต่อแบบขนานโดยใช้ สายเคเบิล AWG 2/0 ความยาวเท่ากัน. ของเรา ระบบ BMS อัจฉริยะ ซิงโครไนซ์ได้ถึง 8 แพ็ค ช่วยให้กระจายโหลดได้สม่ำเสมอ

กรณีศึกษา: การปรับขนาดสายเคเบิลให้เหมาะสมสำหรับระบบกักเก็บพลังงานแสงอาทิตย์

ลูกค้าต้องการ แผงโซล่าเซลล์ 30kWh ด้วย แบตเตอรี่ LiFePO4 48V 600Ahเราแก้ไขปัญหานี้ด้วยวิธีต่อไปนี้:

1. การคำนวณโหลด:

• อินเวอร์เตอร์: 8,000 วัตต์ต่อเนื่อง = 166.7A ที่ 48V
• ไฟกระชาก : 12,000 วัตต์ เป็นเวลา 10 วินาที = 250เอ

1. การเลือกสายเคเบิล:

• สายไฟ 3/0 AWG (ค่าพิกัด 200A) สำหรับลิงค์อินเวอร์เตอร์หลัก
• 4 อ็อกกิวเมนต์ สำหรับวงจรสาขาเพื่อควบคุมการชาร์จ

1. ผลลัพธ์:

• แรงดันตก <2% ที่โหลดเต็มที่
• อุบัติเหตุจากความร้อนเป็นศูนย์ มากกว่า 18 เดือน.

ดูแบตเตอรี่ LiFePO4 ที่พร้อมใช้งานพลังงานแสงอาทิตย์ของเรา สำหรับการตั้งค่าที่คล้ายกัน

คู่มือทีละขั้นตอนในการเลือกสายแบตเตอรี่

ปฏิบัติตามกระบวนการนี้เพื่อการกำหนดขนาดที่ไม่มีข้อผิดพลาด:

1. รายการโหลดทั้งหมด: รวมถึงกระแสไฟกระชาก (เช่น การสตาร์ทมอเตอร์)
2. คำนวณแอมแปร์รวม: ใช้ แอมป์ = วัตต์ ÷ โวลต์.
3. วัดความยาวสายเคเบิล: เพิ่ม 10% เพื่อความหย่อน

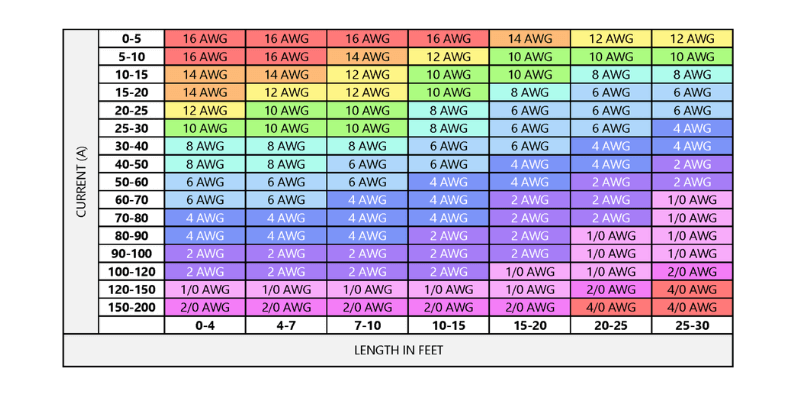

4. ปรึกษาแผนภูมิ AWG:กระแสไฟสูงสุด (A) ระบบ 12V ระบบ 48V 20A 12 AWG 16 AWG 100A 4 AWG 8 AWG 200A 2/0 AWG 3/0 AWG
5. เพิ่มระยะขอบความปลอดภัย:เพิ่มขนาดเกจหนึ่งเพื่อรองรับการโหลดต่อเนื่อง

เหตุใดโซลูชันของ Vade Battery จึงเหนือกว่าคู่แข่ง

สำรวจการกำหนดค่าแบตเตอรี่ 18650 ของเรา สำหรับการใช้งานที่มีความหนาแน่นสูง

เคล็ดลับสุดท้ายเพื่อประสิทธิภาพสูงสุด

• ใช้ห่วง ไม่ใช่แคลมป์: การเชื่อมต่อแบบจีบช่วยลดแรงต้านทานโดย 30% เทียบกับขั้วสกรู
• ทดสอบภายใต้ภาระงาน: ตรวจสอบแรงดันตกด้วย มัลติมิเตอร์ ก่อนการติดตั้งขั้นสุดท้าย
• กำหนดการบำรุงรักษาตรวจสอบสายเคเบิลเพื่อดูว่ามีการกัดกร่อนหรือสึกหรอหรือไม่เป็นประจำทุกปี
